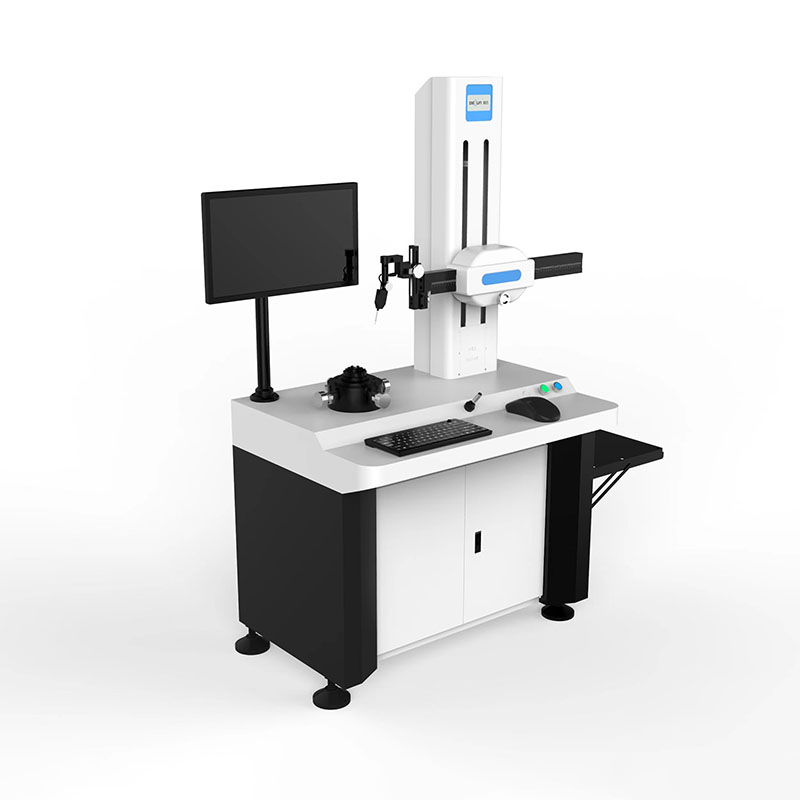

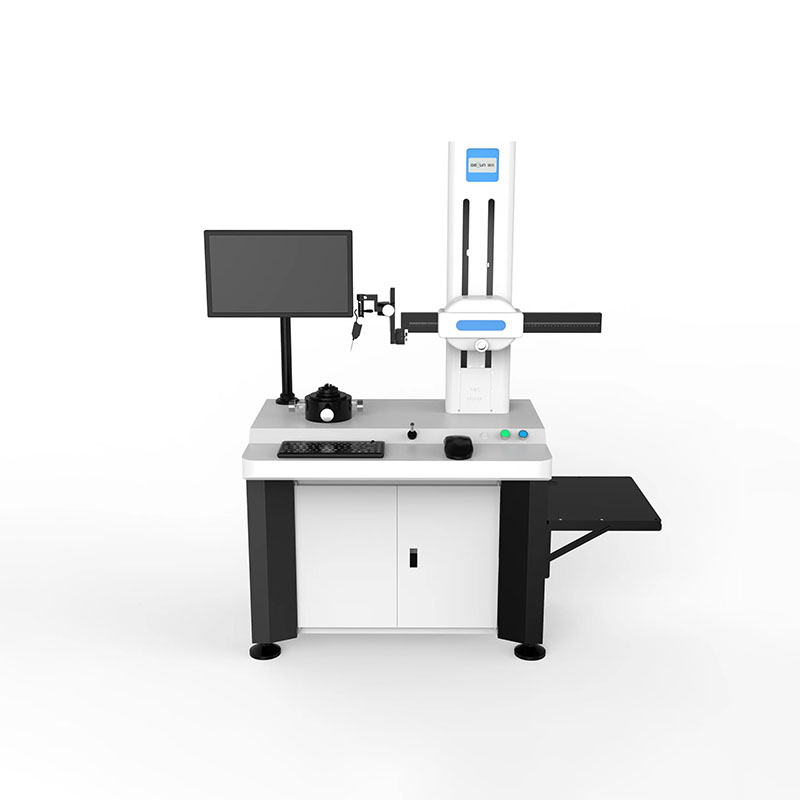

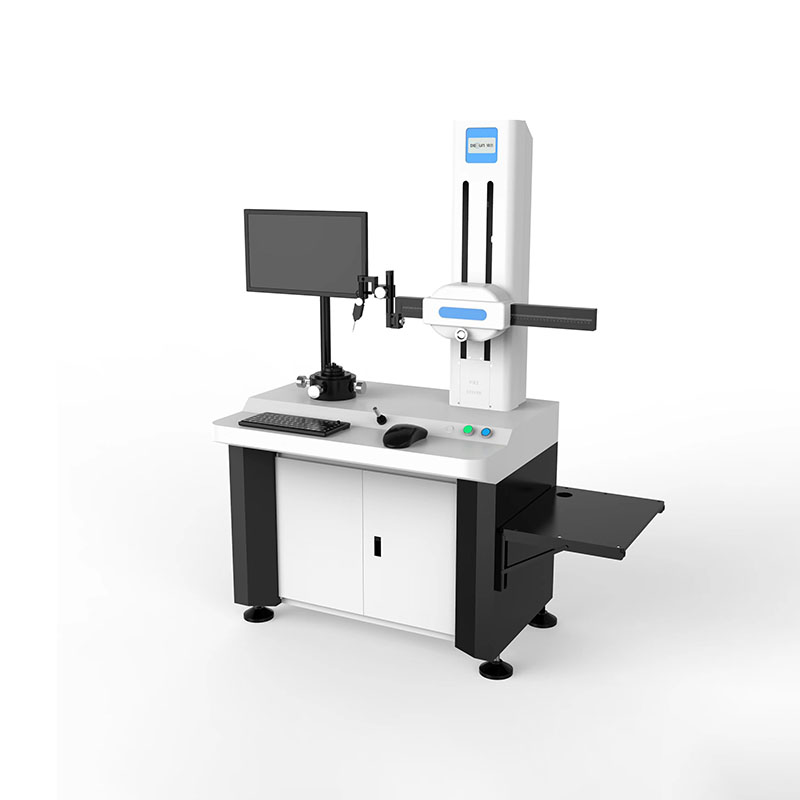

产品介绍：圆度仪可测环形工件的圆度、同轴度、同心度、跳动量、垂直度、平行度、平面度、轴弯曲度、表面波纹度、频谱分析、波高分析等。 圆度评定方式 (4 种 ): 最小区域法、最小二乘法、最小外接圆法、最大内切圆。
|
圆度仪型号
|
DX1000
|
DX3000
|
|
测量范围
|
直径范围
|
＜300mm
|
＜400mm
|
|
内径范围
|
＞5mm
|
＞5mm
|
|
高度范围
|
＜400mm
|
＜400mm
|
|
主轴精度
|
径向误差
|
± (0.025+5H/10000)μm
|
|
轴向误差
|
± (0.025+6H/10000)μm
|
|
主轴精度
|
台面直径
|
150mm
|
220mm
|
|
回转直径
|
|
400mm
|
|
承载重量
|
25kg
|
50kg
|
|
调整范围
|
调偏心 ±2mm；调水平 ±1°
|
|
旋转速度
|
0-12 转 / 分
|
|
水平臂
|
水平移动距离
|
150mm
|
|
移动速度
|
0.5-6mm/s 或手动
|
|
传感器
|
量程
|
500μm（半径差）
|
|
分辨率
|
0.005μm
|
|
测针形状
|
2mm 宝石球侧头
|
|
侧力
|
1-12g
|
|
